Catena di ormeggioè una catena in acciaio per carichi pesanti utilizzata per fissare navi, piattaforme offshore o beni galleggianti in posizione sul fondo del mare. Ha un duplice ruolo: in primo luogo, assorbe e distribuisce le forze del vento, delle onde, della corrente e della marea; e in secondo luogo, garantire il mantenimento stabile della stazione in condizioni marine variabili.

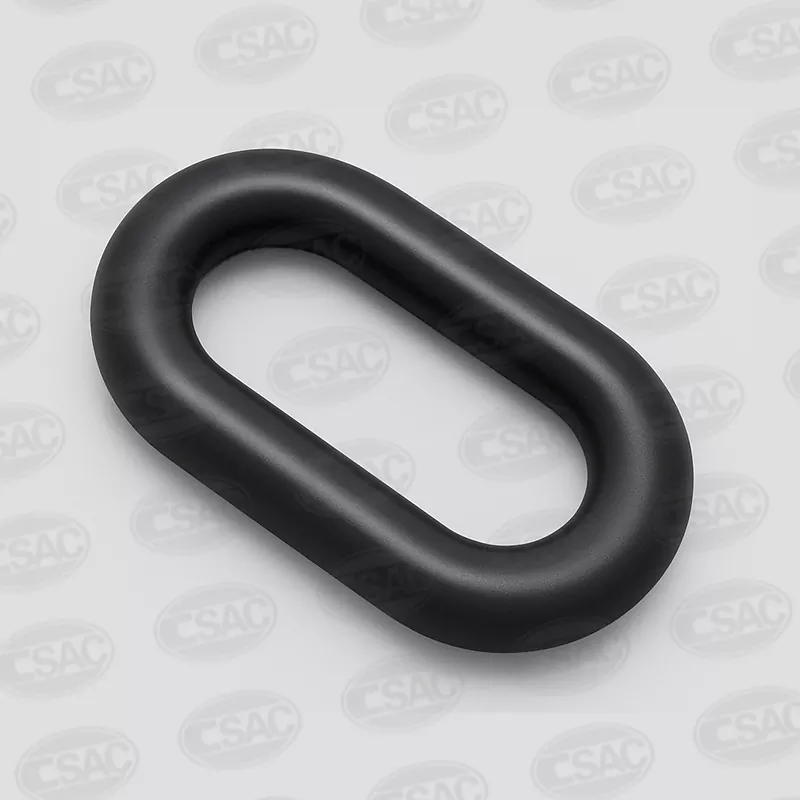

Una catena di ormeggio è essenzialmente una serie di maglie di catena in acciaio interconnesse (senza borchie o studlink) che formano la linea di ormeggio dal passacavo o dalla prua della risorsa galleggiante fino all'ancora sul fondo del mare. Deve soddisfare requisiti di elevata resistenza, fatica, corrosione, abrasione e carico dinamico.
I parametri chiave per una tipica catena di ormeggio di alta qualità possono includere (ma non sono limitati a) quanto segue:
| Parametro | Valore/descrizione tipici |
|---|---|
| Diametro nominale della maglia (d) | ad esempio, 100 mm, 127 mm, 137 mm (per applicazioni offshore galleggianti di grandi dimensioni) |
| Carico di rottura (BL) | Definito dagli standard di classificazione, dipende dal grado della catena (R3, R4, R5 ecc.) |
| Massa unitaria per metro (m) | Per catena senza perni: m ≈ 19,9 d² (te/m) a seconda del diametro della maglia in metri |
| Modulo di Young (E) | Valori tipici: 5,44×10⁷ kN/m² per studless; 6,40×10⁷ kN/m² per catena a maglie prigioniere |
| Lunghezza catena (L) | Dipende dalla profondità dell'acqua, dalla portata e dal design della catenaria. Ad esempio, un semisommergibile da 10 MW a 44 m di profondità utilizzava catene di lunghezza ~ 650 m. |
| Vita a fatica/condizioni di servizio | Da verificare in condizioni di carichi dinamici, stato del mare, usura della catena, abrasione al contatto con il fondale |
A titolo di esempio, un produttore potrebbe fornire una catena di ormeggio senza chiodi con diametro nominale di 127 mm, massa unitaria ~0,353 t/m (dallo studio).
Elevata resistenza e durata– Le catene di ormeggio sono progettate per sopportare carichi dinamici pesanti (vento, onde, corrente) e fornire un collegamento robusto tra la risorsa galleggiante e il fondale marino. Sono preferiti rispetto alle linee sintetiche in ambienti difficili o a lungo termine.
Portata e assorbimento energetico– Una lunghezza della catena (ambito) adeguatamente progettata crea una forma di catenaria, fornendo sia peso che forza di ripristino orizzontale. Ad esempio, una catena più lunga funge da ammortizzatore per i carichi d'urto.
Rapporto costo-efficacia e ciclo di vita– Sebbene il costo iniziale della catena pesante sia elevato, la sua durata, la bassa manutenzione (rispetto ad altri sistemi di ormeggio) e l’affidabilità ne fanno un buon investimento. Per le turbine eoliche galleggianti offshore il costo della catena di ormeggio rappresenta una parte importante ma giustificata del sistema.
Consapevolezza sull'usura e sulla manutenzione– L’usura spesso si concentra nella “sezione di sfregamento” dove la catena giace sul fondale e subisce l’abrasione indotta dal movimento. È necessaria un'ispezione regolare.
Prontezza futura– Man mano che le installazioni offshore si spostano in acque più profonde e le piattaforme galleggianti aumentano la capacità, i diametri delle catene, le lunghezze e la resistenza alla fatica aumentano. Gli studi sulla sensibilità dei parametri mostrano che la lunghezza ha un effetto importante sulla risposta dinamica.
Pertanto la catena di ormeggio non è semplicemente una “catena pesante” ma un componente finemente progettato le cui specifiche corrette influenzano notevolmente la sicurezza operativa, i costi e la longevità.
Inizia stabilendo i carichi ambientali (vento, onde, corrente), la profondità dell'acqua, le condizioni del fondale marino e l'inviluppo di movimento della risorsa galleggiante. Utilizzare la teoria dell'ormeggio della catenaria per determinare la lunghezza della catena, il diametro, il peso per metro, il carico dell'ancoraggio e i fattori di sicurezza richiesti. Ad esempio: la lunghezza della catena e il diametro nominale influiscono sulla tensione, sulla rigidezza, sul comportamento della rete.
Selezionare il tipo di catena (ad es. R3, R4), il tipo di maglia (senza borchie per molti ormeggi), la finitura (rivestimenti, zincatura, tolleranza alla corrosione). Controllare i dati del produttore per massa unitaria, carico di rottura, modulo.
Distribuire la catena in segmenti, fissarla all'ancora e al passacavo dell'imbarcazione. Fornire la corretta portata della catena (spesso 2 × -3 × profondità dell'acqua a seconda del sito). Assicurarsi che la zona sdraiata sul fondale sia sufficiente per assorbire il movimento; troppo breve può portare a carichi d'urto improvvisi, troppo lungo può ridurre la rigidità di ripristino.
Monitorare la lunghezza della catena, la tensione, l'orientamento, il contatto con il fondale marino. Utilizzare metodi di misurazione (calibri, fotogrammetria) per valutare l'allungamento o l'usura dei collegamenti.
Stabilire un programma di ispezione. Aree chiave: allungamento dei collegamenti, penetrazione della corrosione, usura al contatto con il fondale marino, fessurazione per fatica. Sostituire o rinnovare la catena secondo necessità.
Effetto tesoin acque basse: una catena troppo lunga può allentarsi e provocare un movimento eccessivo; troppo corto può comportare una pretensione elevata e un margine di sicurezza ridotto. L'analisi di sensibilità mostra che la lunghezza domina.
Zone di usura: La sezione di sfregamento (dove la catena tocca il fondale marino) subisce abrasione; è necessario il monitoraggio.
Corrosione e fatica: In particolare in ambiente marino i trattamenti manutentivi e protettivi sono fondamentali.
Ambito improprio: Se l'ambito della catena non è appropriato (lunghezza rispetto alla profondità dell'acqua rispetto alle forze), le prestazioni di ormeggio peggiorano.
Con l’espansione del vento fluttuante, dei giacimenti di petrolio e gas in acque più profonde e della crescente domanda di affidabilità nel mantenimento delle stazioni, le catene di ormeggio si stanno evolvendo. Le tendenze principali includono:
Aumento dei diametri nominali e della massa unitaria al crescere della profondità dell'acqua e delle dimensioni della piattaforma. Ad esempio, gli studi dimostrano che il passaggio da 117 mm a 137 mm migliora il margine di sicurezza.
Gradi di materiali avanzati e acciai resistenti alla fatica per prolungare la durata in servizio sotto carichi dinamici.
Tecnologie di misurazione e monitoraggio migliorate per l'ispezione della catena (calibri ottici, fotogrammetria) per una migliore gestione del ciclo di vita.
Una migliore comprensione della lunghezza della catena rispetto al comportamento dinamico (analisi di sensibilità) consente una progettazione più intelligente per ridurre i costi mantenendo la sicurezza.
Integrazione con sistemi di monitoraggio in tempo reale (sensori di tensione, sensori di usura) che consentono la manutenzione predittiva e tempi di fermo ridotti.
Sostenibilità: considerare le tolleranze di corrosione, la riciclabilità dell'acciaio della catena e la ristrutturazione economicamente vantaggiosa rispetto alla sostituzione.
Pertanto, la scelta di un fornitore di catene di ormeggio di alta qualità ora non solo garantisce le prestazioni attuali, ma anche la protezione futura per l'evoluzione delle risorse marine.
Domande comuni sulle catene di ormeggio
Q1: Quale diametro della catena dovrebbe essere selezionato per una determinata profondità dell'acqua e dimensioni della piattaforma?
A1: Il diametro dipende dai carichi previsti (carico di rottura, durata a fatica) come definiti dalle regole di classificazione e dall'inviluppo di movimento del bene. Ad esempio, gli studi dimostrano che l'aumento del diametro nominale riduce il movimento orizzontale della piattaforma galleggiante in condizioni nominali ed estreme. Il progettista dovrebbe valutare la profondità dell'acqua, la corrente, le condizioni delle onde, i carichi previsti del passacavo e scegliere un diametro con un fattore di sicurezza adeguato.
Q2: Con quale frequenza deve essere ispezionata una catena di ormeggio e quali sono i punti chiave di ispezione?
A2: La frequenza delle ispezioni dipende dall'ambiente e dalla criticità delle risorse. I principali punti di ispezione includono l'allungamento delle maglie, l'usura al contatto con il fondale marino, la penetrazione della corrosione, le crepe da fatica e le condizioni dei punti di ancoraggio. L'usura è spesso concentrata nella sezione dello sfregamento. Per gli ormeggi critici è consigliabile una tipica ispezione annuale o semestrale integrata dal monitoraggio in servizio.
In conclusione, una catena di ormeggio ben specificata, correttamente installata e mantenuta è una componente fondamentale di qualsiasi sistema di ormeggio marino. Garantisce sicurezza, affidabilità e valore a lungo termine per gli asset fluttuanti. In questo contesto, le catene di ormeggio di alta qualità offerte daZhongnan Anchor Chain Co., Ltd.fornire una soluzione solida per le esigenze attuali e future di mantenimento della stazione. Per un supporto più dettagliato sulle specifiche o per esplorare soluzioni di catena personalizzate, per favorecontattaci.
