In quanto impresa high-tech nazionale e impresa provinciale specializzata e innovativa,Catena CSACnon solo fornisce prodotti, ma offre anche garanzia di qualità supportata da certificazioni delle principali società di classificazione internazionali.

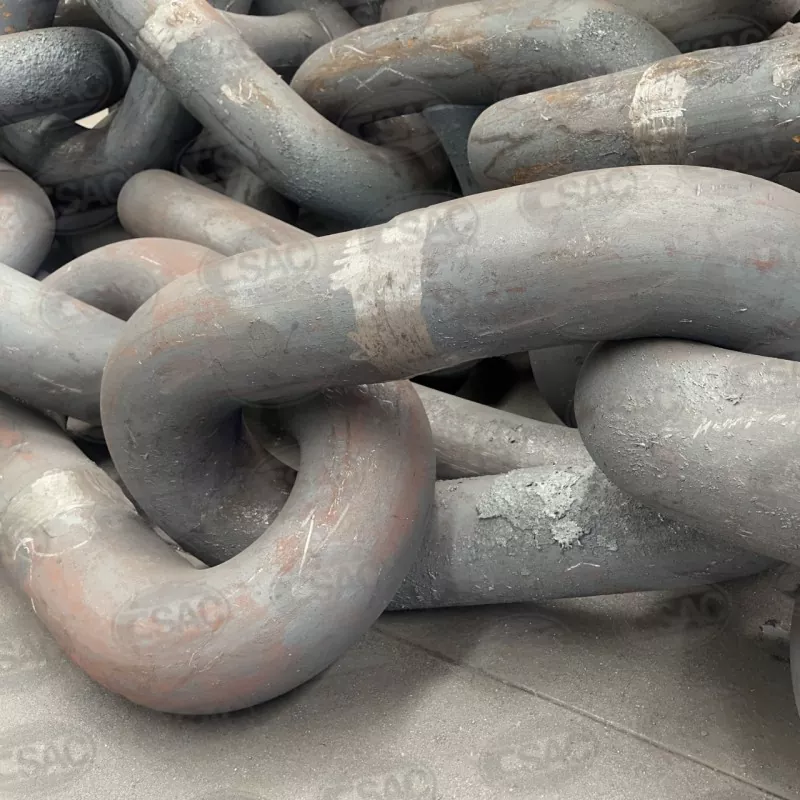

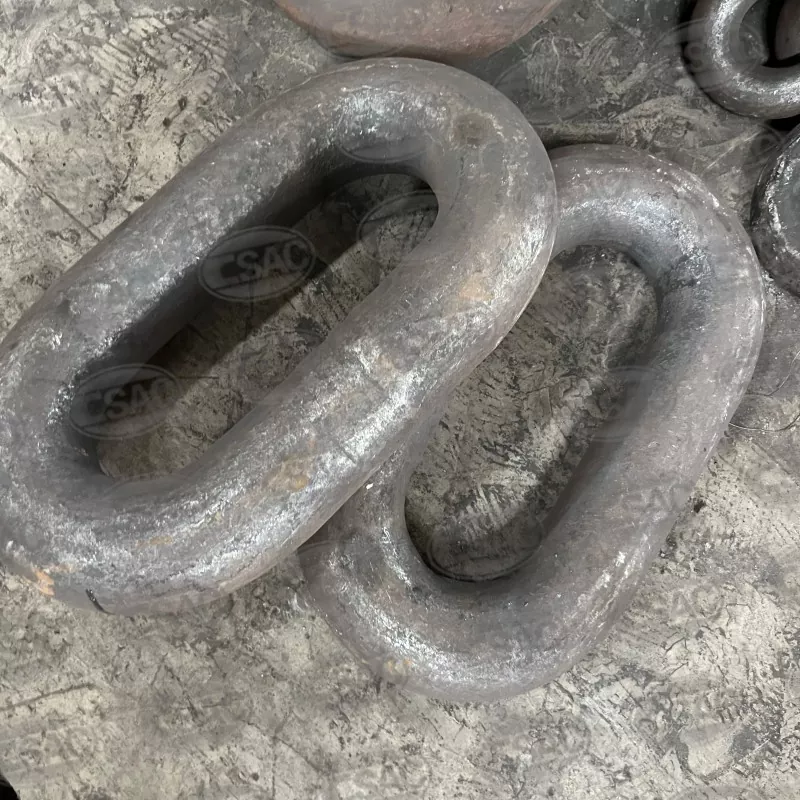

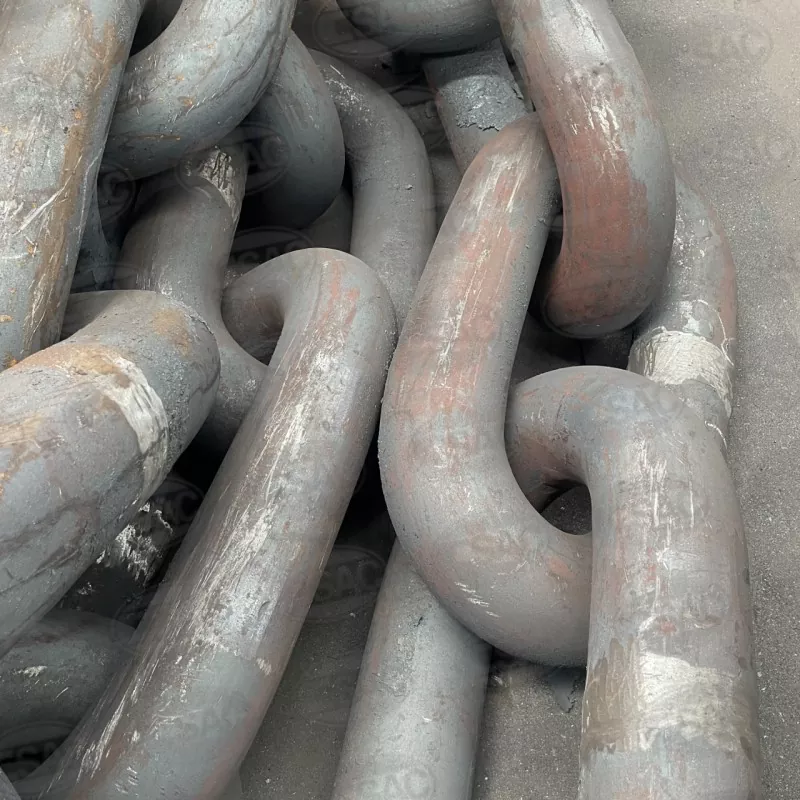

NostroCatena di ancoraggio senza borchie di grado 3è realizzato in acciaio marino di alta qualità utilizzando l'avanzata tecnologia di saldatura di testa a scintillio. Rispetto alle catene a maglie con perno, il design senza perno riduce il peso complessivo della catena migliorando al contempo la flessibilità e l'efficienza di stoccaggio in spazi limitati negli armadietti delle catene.
La tabella seguente elenca diverse dimensioni standard prodotte da Zhoushan Zhongnan Anchor Chain. Per un manuale completo delle specifiche, contattare il nostro team tecnico.
| Diametro (mm) | Tipo di collegamento | Carico di prova (kN) | Carico di rottura (kN) | ca. Peso (kg/m) |
|---|---|---|---|---|
| 16 | Senza borchie | 105 | 150 | 4.8 |
| 26 | Senza borchie | 273 | 389 | 12.6 |
| 38 | Senza borchie | 565 | 807 | 27.1 |
| 50 | Senza borchie | 951 | 1360 | 47.0 |
| 76 | Senza borchie | 2050 | 2930 | 108.3 |
| 90 | Senza borchie | 2770 | 3950 | 152.0 |
1. Struttura ottimizzata ed efficienza spaziale
La struttura senza borchie elimina il rischio di borchie allentate e fornisce una superficie della catena più liscia. Questo design riduce l'attrito durante il passaggio attraverso il barbotin del verricello e consente un impilamento più stretto all'interno del gavone della catena, il che è particolarmente vantaggioso per le imbarcazioni con spazio limitato sul ponte.
2. Materiali ad alta resistenza e durabilità marina
ILCatena di ancoraggio senza borchie di grado 3è prodotto in acciaio legato marino ad alta resistenza con forte resistenza alla corrosione dell'acqua di mare e alla fatica ciclica. In combinazione con processi di trattamento termico specializzati, la catena mantiene l'integrità strutturale e la robustezza anche in ambienti di acque profonde.
3. Processo di produzione di precisione
Con linee di produzione di saldatura automatizzate e un rigoroso controllo dimensionale, Zhoushan Zhongnan Anchor Chain garantisce che ogni collegamento soddisfi gli standard ISO. Questa consistenza garantisce un funzionamento regolare durante l'ancoraggio e riduce la possibilità di salti o inceppamenti della catena nel sistema del verricello.
Capacità di ricerca e innovazione
Zhoushan Zhongnan Anchor Chain lavora a stretto contatto con l'Università di Scienza e Tecnologia di Jiangsu per istituire l'"Istituto di ricerca sulla progettazione ottimale del controllo intelligente dei cavi marini ad alta resistenza". L'azienda detiene 17 brevetti nazionali e internazionali, incluso un brevetto lussemburghese relativo alla tecnologia di produzione automatica dei perni per catene.
Tutti i prodotti fabbricati da Zhoushan Zhongnan Anchor Chain possono essere certificati dalle principali società di classificazione internazionali:
L’azienda ha sede nella nuova area dell’arcipelago di Zhoushan, vicino al porto di Ningbo-Zhoushan, il porto mercantile più grande del mondo. Questa posizione strategica consente spedizioni globali efficienti e una risposta più rapida agli ordini internazionali urgenti.
ILCatena di ancoraggio senza borchie di grado 3trova largo impiego in diversi settori marini e offshore:
Le catene di grado 3 hanno un carico di snervamento e un carico di rottura più elevati rispetto alle catene di grado 2. A parità di diametro, il Grado 3 offre una maggiore capacità di carico, consentendo alle navi di utilizzare catene più leggere pur mantenendo i requisiti di sicurezza.
Questa catena è comunemente utilizzata nelle piattaforme energetiche offshore, nelle unità FPSO, nei sistemi eolici galleggianti e nelle navi da ricerca dove il rapporto resistenza/peso è importante.
SÌ. Zhoushan Zhongnan Anchor Chain fornisce accessori compatibili tra cui grilli Kenter, grilli di collegamento di tipo D, grilli girevoli e altri componenti di ormeggio per garantire sistemi di ancoraggio completi.
| Catena Diametro (mm) |
Grado 1 | Grado 2 | Grado 3 | Massa ca (27,5 m) (kg) |
|||
| PL (noto) |
BL (noto) |
PL (noto) |
BL (noto) |
PL (noto) |
BL (noto) |
||
| 6 | 6.62 | 13.32 | 9.30 | 18.60 | - | - | 21.5 |
| 7 | 9.02 | 18.13 | 12.60 | 25.20 | - | - | 29.2 |
| 8 | 11.78 | 23.68 | 16.50 | 33.00 | - | - | 38.3 |
| 9 | 14.90 | 29.97 | 20,90 | 41,80 | - | - | 48.4 |
| 10 | 18.40 | 37.00 | 25,80 | 51,60 | - | - | 59.7 |
| 11 | 22.26 | 44,70 | 31.20 | 62,40 | - | - | 72.3 |
| 12.5 | 28.75 | 57.81 | 41.20 | 82,60 | - | - | 93.5 |
| 14 | 34.48 | 69.93 | 51,00 | 101,90 | - | - | 117.2 |
| 16 | 47.10 | 94.72 | 66.20 | 132,30 | 92.42 | 184.83 | 152.9 |
| 17.5 | 56.35 | 113.31 | 78.89 | 157.78 | 110.55 | 221.10 | 182.8 |
| 19 | 66.42 | 133.57 | 93,60 | 187,20 | 130.32 | 260.64 | 249.5 |
| 20.5 | 77.33 | 155.49 | 108.64 | 217.27 | 151,70 | 303.42 | 275.4 |
| 22 | 89.06 | 179.08 | 125,40 | 250,90 | 174,40 | 349,40 | 328.6 |
| 24 | 105.98 | 213.25 | 149,90 | 298,90 | 207,90 | 415,80 | 385,0 |
| 26 | 124.38 | 250.12 | 175,40 | 350,80 | 144,00 | 488,00 | 449.1 |
| 28 | 144.26 | 290.08 | 203,80 | 406,70 | 283,00 | 566,00 | 516.7 |
| 30 | 165,60 | 333,00 | 234.20 | 467,50 | 324,90 | 649,80 | 589.4 |
| 32 | 188.42 | 378.88 | 256,60 | 531.20 | 369,60 | 739,30 | 664.6 |
| 34 | 212,70 | 427.72 | 299,90 | 599,80 | 417,30 | 834,60 | 752.9 |
| 36 | 238.46 | 479.52 | 336.10 | 672,30 | 467,80 | 935,70 | 861.2 |
| 38 | 265,70 | 534.28 | 374,40 | 748,70 | 521,30 | 1042,50 | 957.5 |
| 40 | 249,40 | 592,00 | 414,50 | 829.10 | 577,60 | 1155.20 | 1056.2 |
| 42 | 324.58 | 652.68 | 457,70 | 915,30 | 636,80 | 1273,60 | 1166.5 |
| 44 | 356.22 | 716.32 | 502,70 | 999..60 | 698,90 | 1398,00 | 1270.4 |
| 46 | 389.34 | 782.92 | 548,80 | 1097.6 | 763,90 | 1527,80 | 1396.6 |
| 48 | 423.94 | 852.48 | 597,80 | 1195.6 | 831,70 | 1663,50 | 1520.6 |
| 50 | 460,00 | 926.09 | 648,80 | 1239.6 | 902,50 | 1805,00 | 1650.0 |
